Измерение остаточного давления

Одной из ключевых задач при эксплуатации криогенных контейнеров является мониторинг остаточного давления в вакуумной системе. Это необходимо для поддержания безопасных условий хранения и перевозки сжиженных газов.

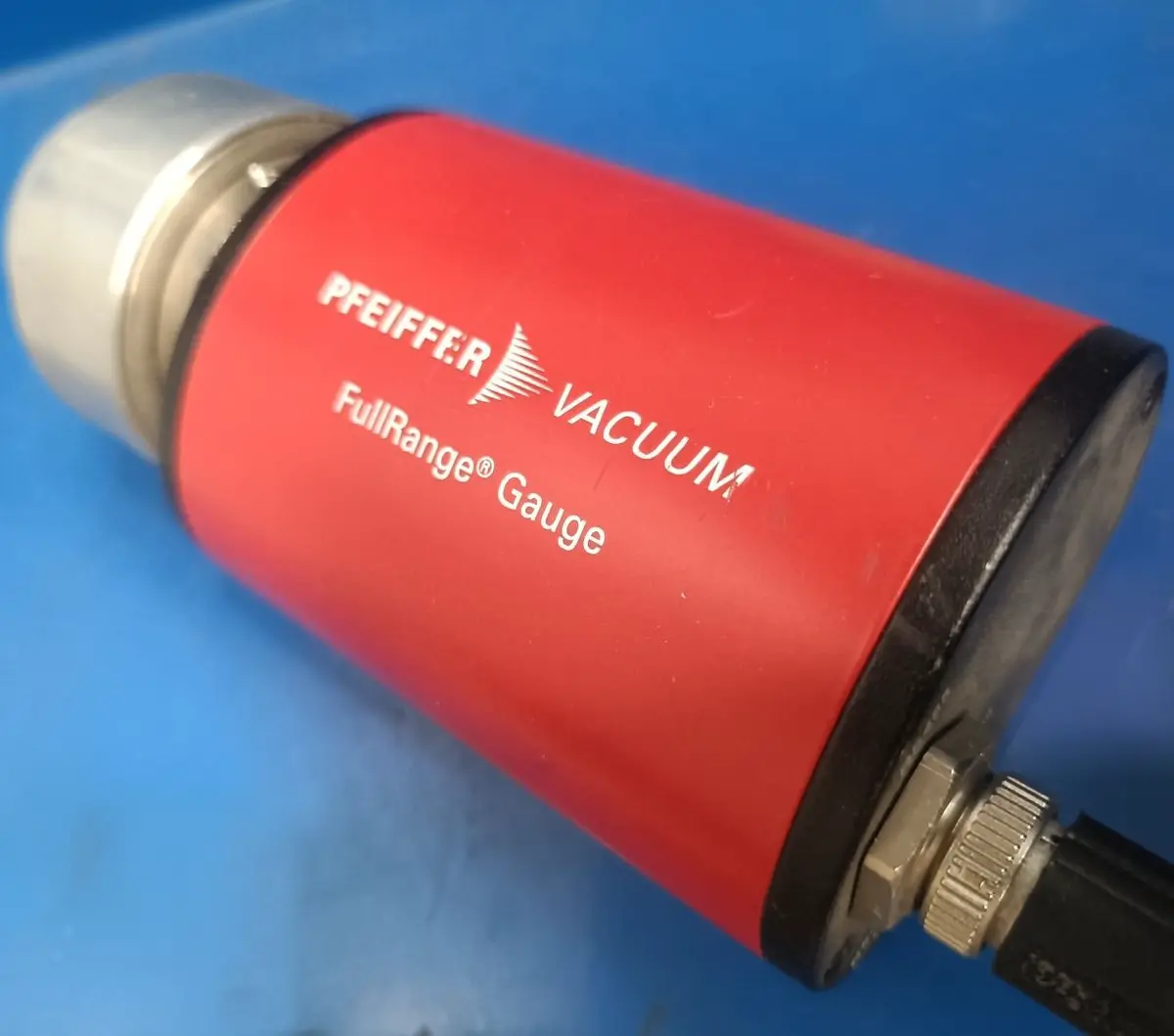

Точные замеры осуществляются с помощью специализированных вакуумных датчиков

Криогенные ёмкости применяются для содержания и транспортировки сжиженных газообразных веществ, включая азот, кислород, аргон и гелий. Их конструкция предусматривает наличие вакуумной изоляционной прослойки, которая минимизирует тепловой обмен и обеспечивает сохранение веществ в жидкой фазе при экстремально низких температурах.

Однако абсолютная герметичность изоляции технически недостижима, что обуславливает необходимость регулярного контроля остаточного давления. Поддерживаемые значения должны строго соответствовать параметрам, указанным в технической документации на ёмкость.

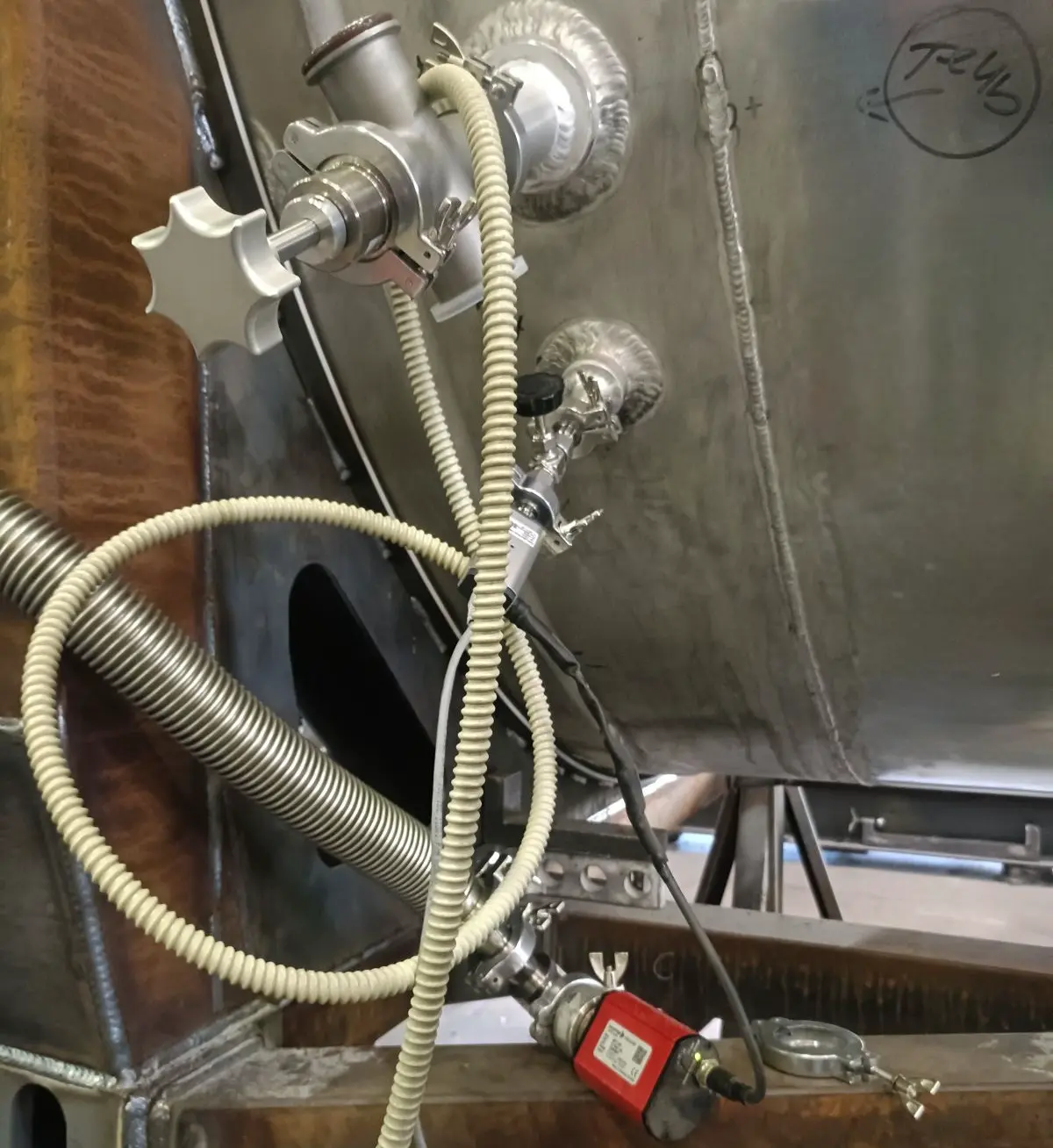

Поиск мест нарушения герметичности в криогенных контейнерах

Одним из ключевых направлений при эксплуатации криогенных цистерн является выявление и устранение течей. Для поддержания герметичности требуется систематический контроль состояния сварных соединений, криогенной арматуры – клапанов, запорных устройств, соединительных элементов.

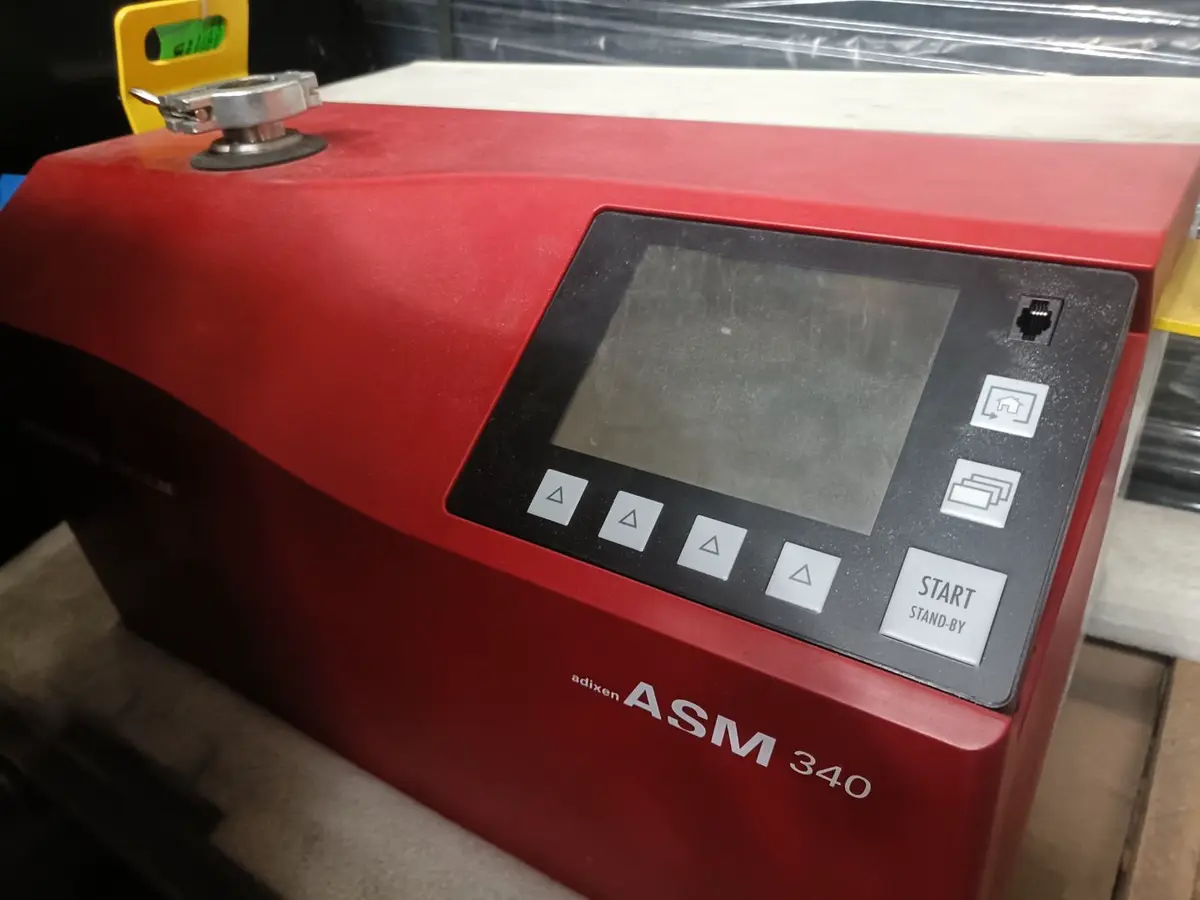

Методом проверки герметичность криогенных контейнеров является Течеискание (ПВТ) с применением гелиевого течеискателя (обдув гелиево-воздушной смесью).

При наличии (больших течей) сквозных дефектов гелий проникает внутрь, что фиксируется течеискателем. В случае обнаружения течей необходимо устранить дефект, что может включать ремонт или полную замену повреждённых элементов.

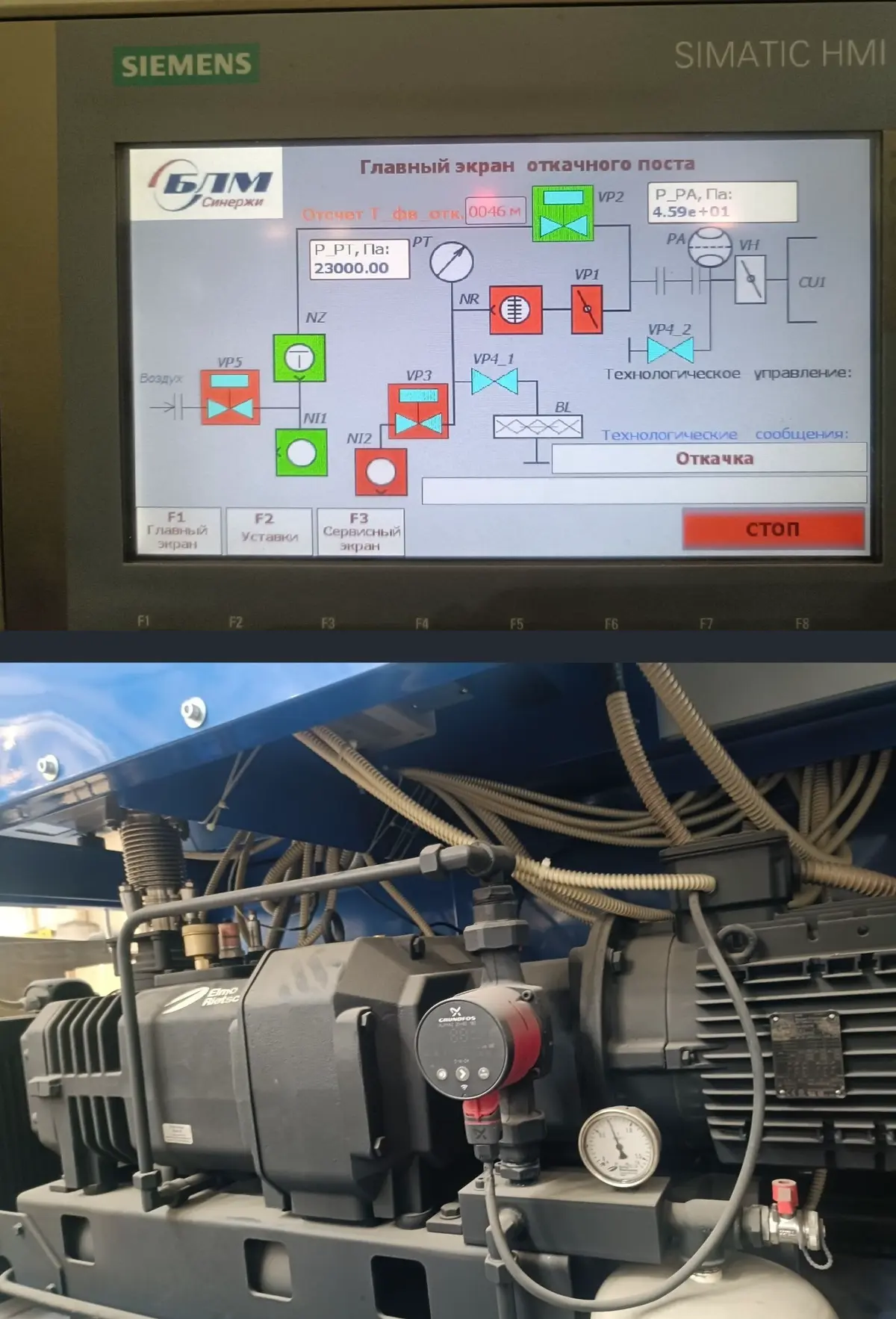

Восстановление вакуумной изоляции криогенных контейнеров и полуприцепов

В криогенных контейнерах вакуумная изоляция играет ключевую роль в минимизации теплопередачи. Суть метода заключается в создании разреженного пространства между стенками резервуара путем откачки воздуха. Поскольку в вакууме отсутствует газовая среда, это практически исключает передачу тепла за счет теплопроводности, что значительно повышает эффективность термоизоляции.

Однако для поддержания работоспособности системы критически важна сохранность вакуумного слоя

Разгерметизация приводит к проникновению воздуха в межстеночное пространство, вследствие чего возобновляется теплопередача. Это вызывает нагрев криогенной жидкости и ускоренное ее испарение, что снижает эффективность хранения.

Для предотвращения таких ситуаций требуется систематический мониторинг состояния вакуумной изоляции. С этой целью применяются специализированные датчики, фиксирующие степень разрежения внутри конструкции. Падение уровня вакуума служит индикатором нарушения герметичности и сигнализирует о необходимости проведения ремонтных работ. Своевременное выявление и устранение дефектов позволяет обеспечить работоспособность и надежность эксплуатации криогенного контейнера.

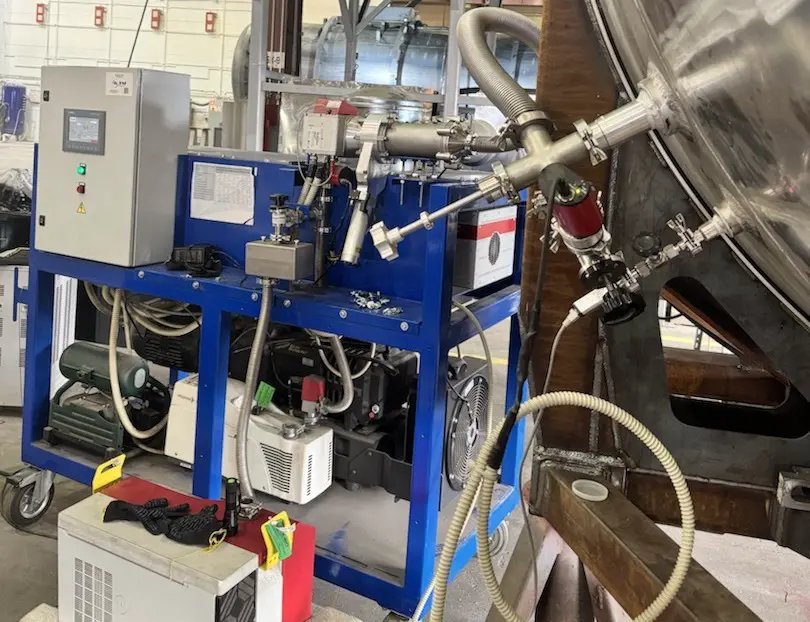

Вакуумирование резервуаров

Процесс вакуумирования изоляционного пространства криогенных контейнеров проводится до достижения остаточного давления в диапазоне 10⁻² – 10⁻³ Па (или 10⁻⁴ – 10⁻⁵ мбар). Точные значения регламентируются ГОСТ Р ИСО 21014:2017 (криогенные сосуды) и технической документацией производителя.

Контроль качества: После вакуумирования проводятся измерение остаточного давления с составлением Акта и последующий мониторинг давления в течение 24–48 часов для подтверждения стабильности.

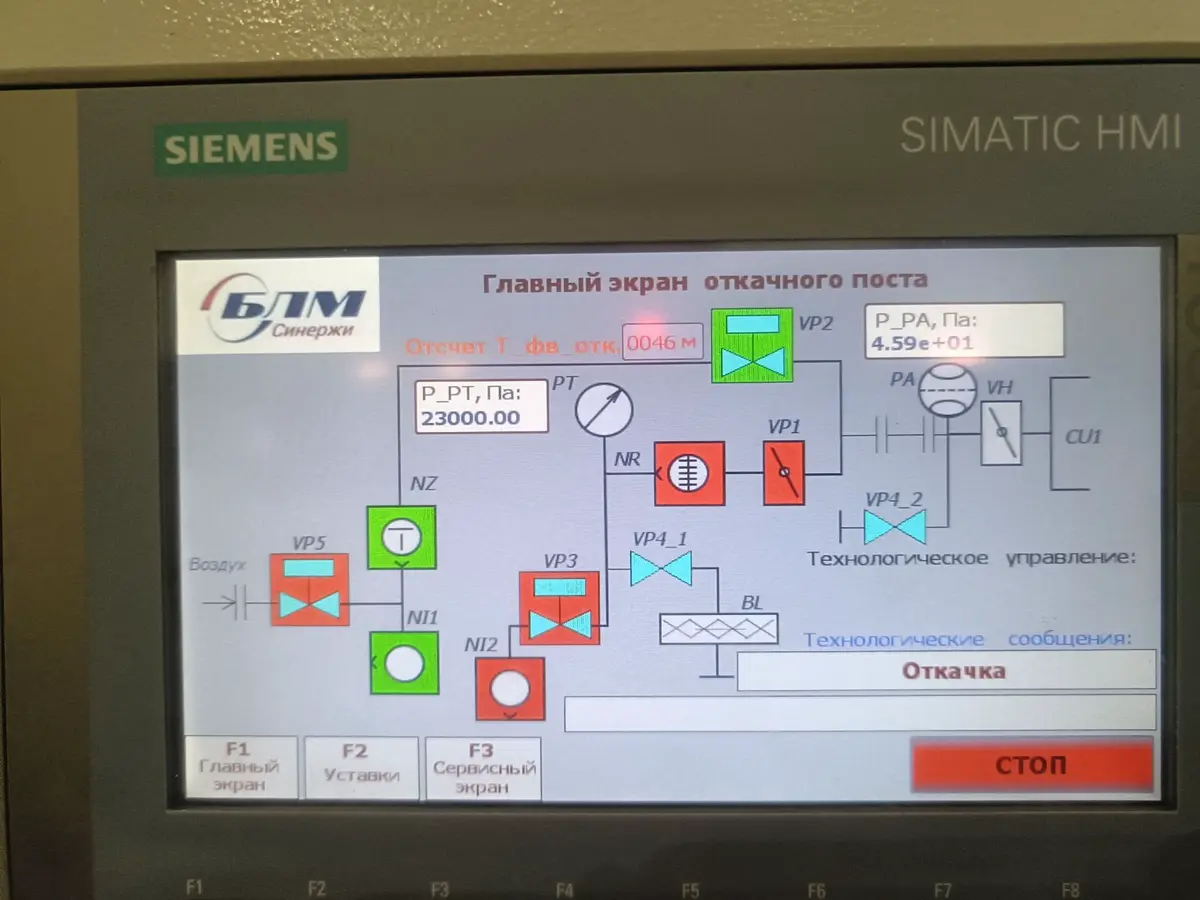

Контроль вакуумирования, измерение остаточного давления, управление процессом откачки осуществляется с вакуумной измерительной системы SIEMENS.
