Стальные резервуары
Резервуары РВС / РВСП / РВСПК от ЗАО «Сеспель» — надежное решение для хранения нефти и нефтепродуктов. Стальные конструкции с антикоррозионной защитой, системы безопасности и индивидуальные модификации под ваш проект. Объемы от 1 000 до 50 000 м³.
О продукте
- ДолговечностьДо 30 лет эксплуатации
- ГерметичностьПолное соответствие ГОСТ 31385

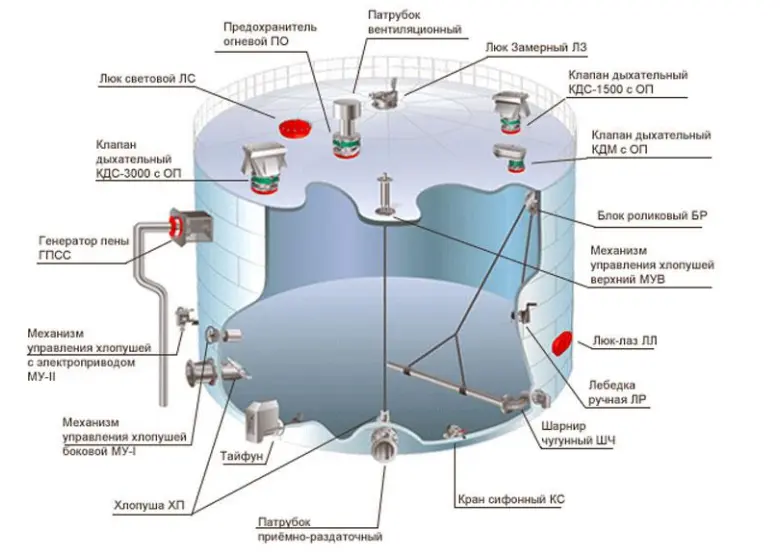

- ГибкостьВозможность оснащения подогревом, датчиками уровня, теплоизоляцией
- ЭкологичностьПонтоны и козырьки снижают испарение на 90%
- ПроизводительСеспель
Cвяжитесь с нами, для уточнения подробностей о продукте.
Стальные резервуарыОшибка
текст ошибки
Описание
При выборе резервуара учитывают виды хранимых нефтепродуктов, условия эксплуатации резервуаров, их свойства и специфические особенности. Химический состав и наличие агрессивных компонентов определяет материал резервуара и необходимость использования дополнительного покрытия. Вязкость продукта может потребовать установки в емкости системы подогрева для обеспечения перекачки. Емкости для нефтяных продуктов бывают металлическими, железобетонными и неметаллическими (полимерными). Большинство резервуаров и емкостей, предназначенных для хранения сырой нефти и продуктов из неё, делаются из стали, толщиной металла от 4 до 10 мм. Считается, что этот материал обеспечивает резервуару достаточные прочность, стойкость к влиянию температур, долговечность. Формы емкостей: каплевидные, шарообразные - применяются при высоких давлениях.
Виды резервуаров

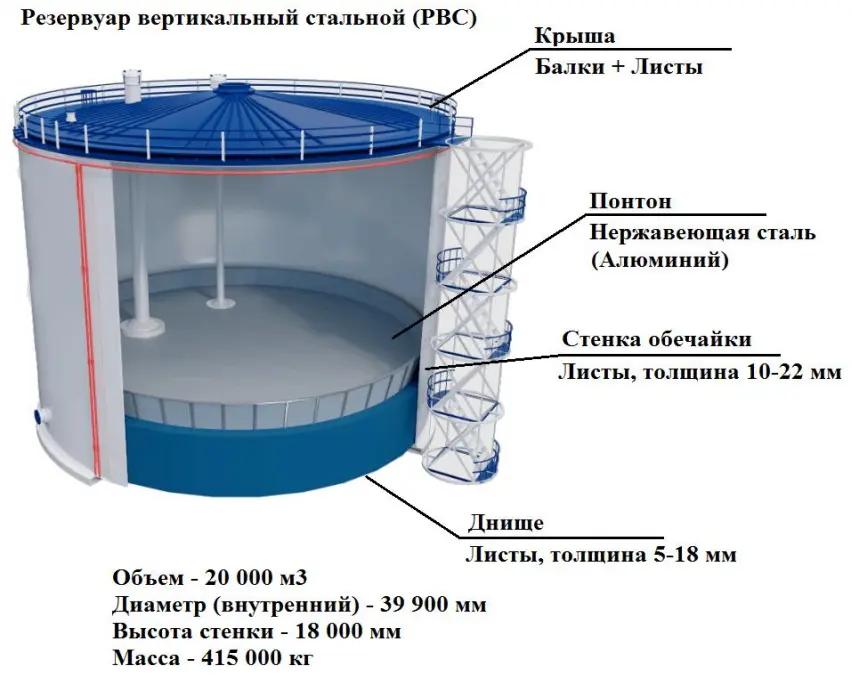

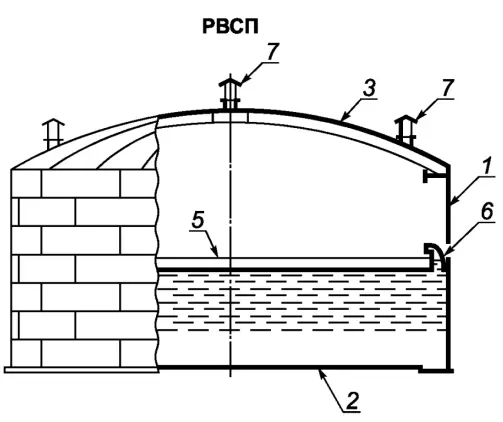

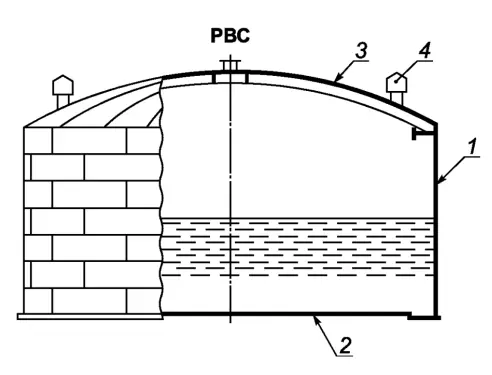

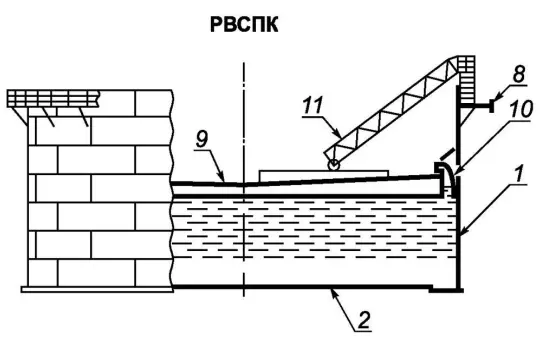

В случае с цилиндрическими резервуарами по расположению их подразделяют на вертикальные (РВС) и горизонтальные (РГС). Вертикальные резервуары также отличаются по комплектации. Резервуар вертикальный стальной с понтоном (РВСП). Резервуар вертикальный стальной с погодозащитным козырьком (РВСПК). Понтон, находящийся внутри резервуара на поверхности жидкости, предназначен для сокращения потерь испарения и исключения возможности возникновения взрыва и пожара.
Испытания вертикальных резервуаров
Заключительным этапом испытаний резервуаров является гидравлическое испытание с целью проверки плотности соединений и прочности сооружения в целом. Резервуары со стационарной крышей без понтона дополнительно испытывают на внутренне избыточное давление и относительное разряжение.
| № | Вид испытания | РВС | РВСП | РВСПК |
|---|---|---|---|---|
| 1 | Испытание герметичности корпуса при заливе водой | + | + | + |
| 2 | Испытание прочности корпуса резервуара при гидростатической нагрузке | + | + | + |
| 3 | Испытание герметичности стационарной крыши РВС избыточным давлением воздуха | + | - | - |
| 4 | Испытание устойчивости корпуса резервуара созданием относительно разрежения внутри резервуара | + | - | - |
| 5 | Испытание плавучести и работоспособности понтона и плавающей крыши | - | + | + |
| 6 | Испытание работоспособности катучей лестницы | - | - | + |
| 7 | Испытание устойчивости основания резервуара с определением абсолютной и неравномерной осадки по контуру днища, крена резервуара, профиля центральной части днища. | + | + | + |
Методы монтажа
Для монтажа днищ и стенок применяют два метода: полистовой и рулонирование. Полистовой способ строительства заключается в том, что все конструктивные элементы резервуара собираются непосредственно на строительной площадке без использования сварочных аппаратов и грузоподъемной строительной техники. А при методе рулонирования днище и крыша резервуара РВС поставляются на площадку строительства в виде свернутых в рулоны сварных полотнищ.
Для монтажа крыши предусмотрены 4 способа
- Монтаж каркасных конических и сферических крыш — с использованием центральной стойки
- Монтаж сверху, без центральной стойки: применяют для бескаркасных конических и сферических крыш, а также каркасных конических и сферических крыш с раздельными элементами каркаса и настила
- Монтаж изнутри резервуара, без центральной стойки; применяют для крыш с раздельными элементами каркаса и настила
- Монтаж каркасных сферических крыш внутри резервуара с последующим подъемом в проектное положение
Сравнение методов монтажа стальных и алюминиевых резервуаров объемом 20 000 м3
| Параметр | СТП | Ручная дуговая сварка |
|---|---|---|
| Скорость сварки | 80% | 20% |
| Мех. свойства шва | 90% | 50% |
| Деформации | 20% | 80% |
| Трудоемкость | 30% | 100% |
| Дефекты | 0,1% | 40% |
- Производительность
- Экономичность
- Экологичность
- Отсутствие остаточных деформаций
- Отсутствие сварочных дефектов
- Лучшие механические свойства и т.д
- Масса металлоконструкций ~450 т
- Срок службы 30 лет
- 12 поясов стенки
- Толщина верхнего пояса от 10 мм
- Толщина нижнего пояса от 16 мм
- Сферическая крыша

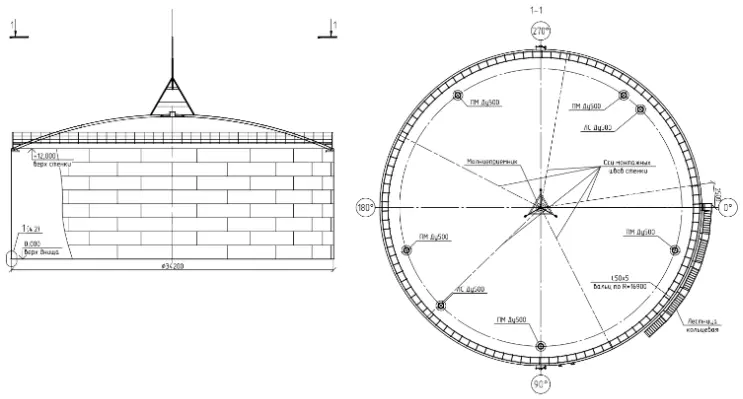

Сравнение стальных и алюминиевых резервуаров объемом 20 000 м3
| Основные элементы конструкции | РВС-20000 (сталь) | РА-20000 (алюминиевый профиль) |
|---|---|---|
| Стенка | 242 535 кг | 95 105 кг |
| Днище | 68 852 кг | 23 506 кг |
| Крыша | 102 641 кг | 24 275 кг |
| Понтон | 70 330 кг | 32 860 кг |
| Итого | 484 358 кг | 175 746 кг (без расчета на прочность) |
