Пневмоподвеска AD09W0-037-TB
О продукте
- Тормозная системаДисковый тормоз (AD) обеспечивает высокую эффективность торможения, улучшенное теплоотведение и меньший износ в сравнении с барабанными тормозами
- ПодшипникРадиально-упорный подшипник (TB) с разнесённой компоновкой обеспечивает лучшую нагрузочную устойчивость и распределение усилий на ось
- ПолурессораСварная полурессора (W0) характеризуется высокой прочностью, что позволяет выдерживать значительные нагрузки и улучшает надёжность подвески
- УниверсальностьИдеальна для тяжёлых условий эксплуатации, таких как магистральные перевозки или работа на неровных покрытиях
- ПроизводительСеспель
Соберите свою комплектацию в конфигураторе
AD09W0-037-TBЧтобы сделать заявку или получить подробную информацию у наших менеджеров, заполните форму и мы с вами свяжемся.
Отправить заявку
Ошибка
текст ошибки
Описание
AD09W0-037-TB — пневматическая подвеска с дисковым тормозом (AD) и радиально-упорным разнесённым подшипником (TB). Конструкция оснащена сварной полурессорой (W0), обеспечивающей высокую надёжность и устойчивость подвески в эксплуатации.
Преимущества
- Надёжность и долговечность благодаря применению сварной полурессоры
- Устойчивость и плавность работы системы за счёт разнесённого радиально-упорного подшипника
- Улучшенные эксплуатационные характеристики за счёт применения дисковых тормозов
- Подходит для высоких нагрузок и интенсивной эксплуатации
Область применения
- Полуприцепы и транспортные средства для тяжёлых перевозок
- Сельскохозяйственная техника и прицепы
- Подходит для сложных условий эксплуатации, включая длительные магистральные маршруты и грубые дорожные покрытия

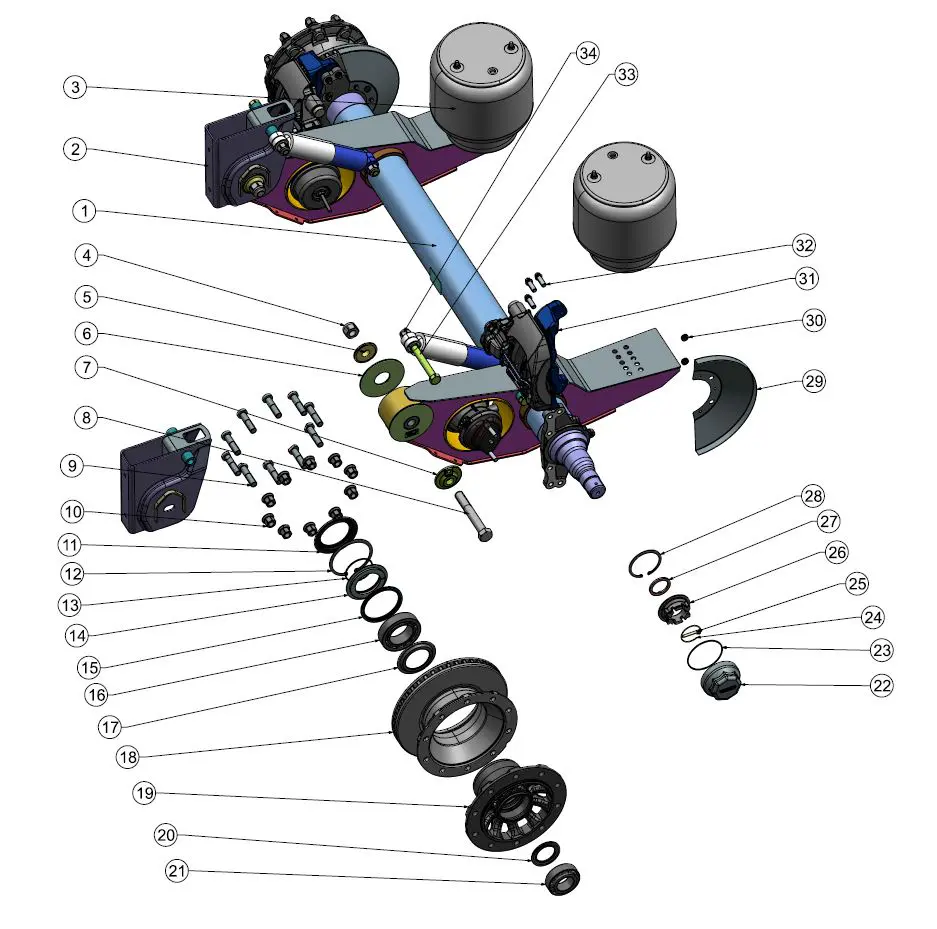

Комплектующие
| Поз. | Обозначение | Наименование | Кол. |
|---|---|---|---|
| Детали | |||
| 1 | AD09W0-TB-1002СБ | Балка оси в сборе | 1 |
| 2 | 05.030-0010CБ | Кронштейн | 2 |
| 3 | PRO.004690 | -Рессора пневматической подвески R810 DGS04 | 2 |
| 4 | Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7040-M30-8 | 2 | |
| 5 | 05.030-0032 | Упорная шайба | 2 |
| 6 | 05.030-0031 | Шайба | 4 |
| 7 | 05.030-0033 | Эксцентриковая шайба | 2 |
| 8 | 05.030-1027 | Болт М24-6gх250.88.40Х.116 | 4 |
| 9 | 05.037-0012 | Болт колесный | 10 |
| 10 | PRO.003516 | Гайка колесная М22х1,5 | 10 |
| 11 | PRO.001125 | Пыльник ступицы 1201-3104078 ПЛАНТ | 2 |
| 12 | PRO.001123 | Стопорное кольцо внутреннее 160x3,0 ГОСТ 13943-86 | 2 |
| 13 | PRO.001112 | Кольцо уплотнительное 102-108-30-2-2 ГОСТ 9833-73 | 2 |
| 14 | AB09W0-037-0051 | Кольцо упорное | 2 |
| 15 | PRO.001106 | Манжета ступицы 1201-3104015-10 | 2 |
| 16 | PRO.001113 | Подшипник ступицы 3007718А ГОСТ 27365-87 | 2 |
| 17 | PRO.001121 | Отражатель смазки тонкий 1201-31104015- 20 | 2 |
| 18 | PRO.000656 | Тормозной диск R4302 (017870 Schmitz) ф.ПЛАНТ | 2 |
| 19 | AD09W0-037-1000 | Ступица | 2 |
| 20 | PRO.001120 | Отражатель смазки толстый 1201-3104015- 15 ПЛАНТ PODV.A.0001-195-00 | 2 |
| 21 | PRO.001107 | Подшипник ступицы 3007213А ГОСТ 27365-87 | 2 |
| 22 | AB09W0-037-0014 | Крышка ступицы | 2 |
| 23 | PRO.001117 | Кольцо уплотнительное 120-125-30-2-2 ГОСТ 9833-73 | 2 |
| 24 | PRO.001130 | Кольцо стопорное пружинное | 2 |
| 25 | PRO.001114 | Стопорный палец | 2 |
| 26 | PRO.001105 | Гайка корончатая 1201-3104076 | 2 |
| 27 | AB09W0-037-0018 | Шайба упорная | 2 |
| 28 | PRO.001124 | Стопорное кольцо внутреннее 120x2,5 ГОСТ 13943-86 | 2 |
| 29 | AD09W0-037-0004 | Щит грязезащитный | 2 |
| 30 | PRO.000850 | Втулка резиновая 2101-2202106 | 4 |
| 31 | PRO.000658 | Суппорт тормозной левый 640 225 056 0 | 1 |
| 32 | 05.037-0010 | Болт М16х1,5х45 | 12 |
| 33 | 05.030-1027 | Болт М24-6gх250.88.40Х.116 | 4 |
| 34 | Гайка ГОСТ ISO 7042-M24-8 | 4 | |
| 35 | PRO.000177 | Амортизатор | 2 |
