Пневмоподвеска AB09W0-037-BB

О продукте

  • Тормозная системаОснащена барабанным тормозом (AB), обеспечивающим высокую эффективность торможения даже при повышенной нагрузке
  • ПодшипникБлок-подшипник VKBA5552 BTH.0055 обеспечивает компактность, точность работы и устойчивость к износу (BB)
  • ПолурессораСварная полурессора (W0), гарантирующая устойчивость и прочность конструкции
  • УниверсальностьИдеальна для тяжёлых условий эксплуатации, таких как магистральные перевозки или работа на неровных покрытиях
  • ПроизводительСеспель

Соберите свою комплектацию в конфигураторе

Конфигуратор
no-imgAB09W0-037-BB
Чтобы сделать заявку или получить подробную информацию у наших менеджеров, заполните форму и мы с вами свяжемся.
Отправить заявку

Ошибка

текст ошибки

Описание

AB09W0-037-BB — пневматическая подвеска с барабанным тормозом (AB) и блок-подшипником VKBA5552 BTH.0055 (BB). Конструкция оснащена сварной полурессорой (W0), обеспечивающей высокую надёжность и устойчивость подвески в эксплуатации. Имеется две вариации исполнения агрегатов AB09W0-037-BB-1000 и AB09W0-037-BB-7000, отличаются только комплектующими. Ниже будут представлены комплектующие обоих.

Преимущества

  • Надёжность и долговечность благодаря применению сварной полурессоры
  • Высокая надёжность тормозной системы
  • Подходит для высоких нагрузок и интенсивной эксплуатации

Область применения

  • Полуприцепы и транспортные средства для тяжёлых перевозок
  • Сельскохозяйственная техника и прицепы
  • Подходит для сложных условий эксплуатации, включая длительные магистральные маршруты и грубые дорожные покрытия

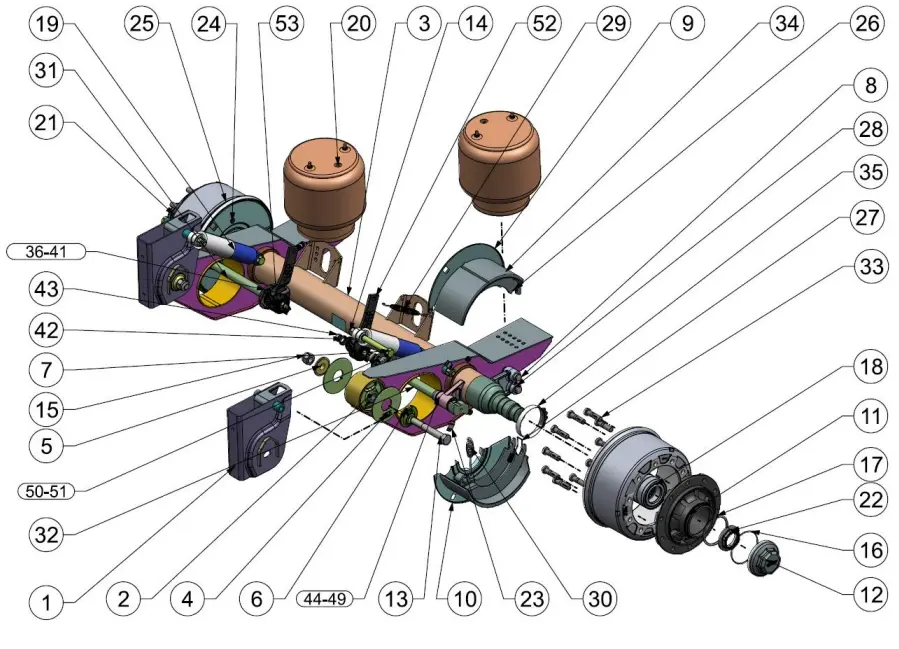

Комплектующие AB09W0-037-BB-1000

Поз.ОбозначениеНаименованиеКол.
Сборочные единицы
105.030-0010CБКронштейн2
205.030-0014СБСайлентблок2
3AB09W0-BB-1002СББалка оси в сборе1
Детали
405.030-0031 Шайба4
505.030-0032Упорная шайба2
605.030-0033Эксцентриковая шайба2
705.030-1027Болт М24-6gх250.88.40Х.1164
8AB09W0-037-0.0001Ось колодки4
9AB09W0-037-0004Щит грязезащитный2
10AB09W0-037-0004-01Щит грязезащитный2
11AB09W0-037-0022Ступица2
12AB09W0-037-0026Крышка ступицы2
Сборочные единицы
13Болт М30-6gх210.109.016 ГОСТ 7798-702
14Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7040-M24-84
15Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7040-M30-82
16Кольцо 155-160-36 ГОСТ 9833-732
17Кольцо А140.60С2А.095 ГОСТ 13943-862
Прочие изделия
18PRO.000167Блок-подшипник VKBA5552 BTH.00552
19PRO.000177Амортизатор 51008Р2
20PRO.000466Пневморессора (пневматический упругий элемент) арт. 4810 N P112
21PRO.000660Гайка ступичная М72х1,5 (правая резьба)1
22PRO.000665Гайка ступичная М72х1,5 (левая резьба)1
23PRO.000849Заглушка 9042-35021944
24PRO.000850Втулка резиновая 2101-22021064
25PRO.001104Барабан тормозной ПЛАНТ PODV.A.0001-178-002
26PRO.001109Пружина колодки крючок 1201-3507048 ПЛАНТ PODV.A.0001-161-012
27PRO.001110Пружина колодки петля 1201-3507047 ПЛАНТ PODV.A.0001-162-012
28PRO.001111Кольцо бронзовое на ось колодки 1201-3502134 PODV.A.0001-159-018
29PRO.001115Пружина трещетки 1201-3501035 PODV.A.0001-204-002
30PRO.001116Пружина стяжная колодок возвратная 1201-3501034 ПЛАНТ PODV.A.0001-160-012
31PRO.001143Кулак разжимной L=643мм 05.097.05.24.4 правый PODV.A.0001-136-00-6431
32PRO.001149Кулак разжимной L=643мм 05.097.05.23.3 левый PODV.A.0001-136-00-643-011
33PRO.001433Болт колесный ПЛАНТ20
34PRO.001806Колодка тормозная с накладками BPW ECO 420х180 (05.091.46.17.0)4
35PRO.002110Хомут шланга усиленный 140-1482
36PRO.002112Держатель втулки 03.229.02.18.02
37PRO.002113Держатель втулки 03.229.02.19.02
38PRO.002114Втулка 03.113.14.01.02
39PRO.002115Уплотнительное кольцо 03.120.43.12.02
40PRO.002116Уплотнительное кольцо 03.120.42.08.02
41PRO.002121Втулка 37,4/45х21,3 03.113.03.06.02
42PRO.002122Шайба 22,5/42х10,5 03.320.11.16.12
43PRO.002123Гайка М22х1,5 03.260.14.08.02
44PRO.002129Кольцо стопорное 02.567.60.10.04
45PRO.002130Уплотнительное кольцо 02.567.92.30.04
46PRO.002131Кольцо 03.310.12.24.02
47PRO.002132Втулка 03.112.44.34.02
48PRO.002133Уплотнительное кольцо 03.120.43.14.02
49PRO.002134Уплотнительное кольцо 42/56х2 03.120.42.02.02
50PRO.002135Болт М8 -6gх25.1298
51PRO.002136Гайка M6 -8 - A9J8
52PRO.004829Рычаг регулировочный 180С-3502010-1002
53PRO.004830Скоба 9201-35011552

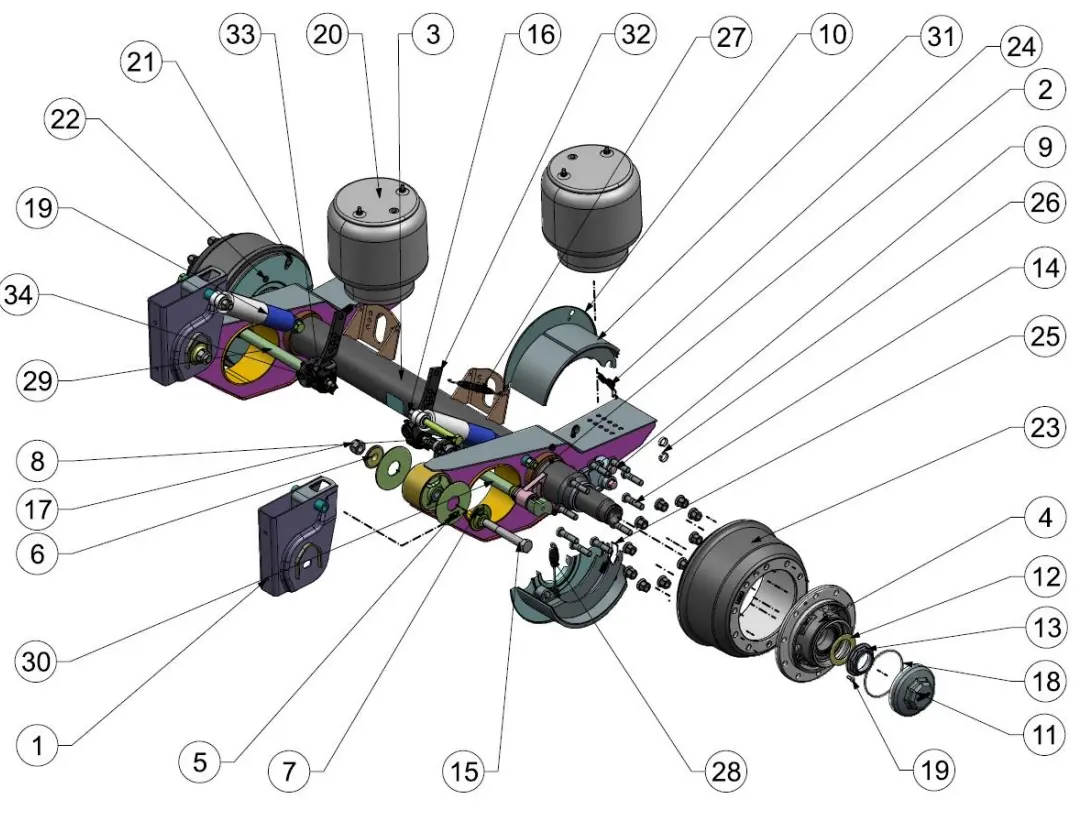

Комплектующие AB09W0-037-BB-7000

Поз.ОбозначениеНаименованиеКол.
Сборочные единицы
105.030-0010CБКронштейн2
2AB09W0-037-0031СБХомут в сборе2
3AB09W0-BB-7002СББалка оси в сборе1
4AB09W0-BB-0006СБСтупичный узел1
Детали
505.030-0031 Шайба4
605.030-0032Упорная шайба2
705.030-0033Эксцентриковая шайба2
805.030-1027Болт М24-6gх250.88.40Х.1164
9AB09W0-037-0.0001Ось колодки4
10AB09W0-037-0004-10Щит грязезащитный2
11AB09W0-037-0004-11Щит грязезащитный2
12AB09W0-037-0036Крышка ступицы2
13AB09W0-037-0048Шайба2
14AB09W0-037-0044Гайка ступичная М80х22
15AB09W0-037-0005Болт колесный
Стандартные изделия
16Болт М30-6gх210.109.016 ГОСТ 7798-702
17Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7040-M24-84
18Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7040-M30-82
19Кольцо 155-160-36 ГОСТ 9833-732
20Винт М10-6gx25.88.0112 ГОСТ 17475-804
Прочие изделия
21PRO.000177Амортизатор 51008Р2
22PRO.000466Пневморессора (пневматический упругий элемент) арт. 4810 N P112
23PRO.006230Заглушка тормозного щита 53212-3501031-104
24PRO.000850Втулка резиновая 2101-22021064
25PRO.006411Барабан тормозной 90422-35020702
26PRO.001109Пружина колодки крючок 1201-3507048 ПЛАНТ PODV.A.0001-161-012
27PRO.001110Пружина колодки петля 1201-3507047 ПЛАНТ PODV.A.0001-162-012
28PRO.001111Кольцо бронзовое на ось колодки 1201-3502134 PODV.A.0001-159-014
29PRO.001115Пружина трещетки 1201-3501035 PODV.A.0001-204-002
30PRO.001116Пружина стяжная колодок возвратная 1201-3501034 ПЛАНТ PODV.A.0001-160-012
31PRO.001143Кулак разжимной L=641мм 05.097.05.24.4 правый PODV.A.0001-136-00-6431
32PRO.001149Кулак разжимной L=641мм 05.097.05.23.3 левый PODV.A.0001-136-00-643-011
33PRO.001806Колодка тормозная с накладками BPW ECO 420х180 (05.091.46.17.0)4
34PRO.004829Рычаг регулировочный 180С-3502010-1002
35PRO.004830Скоба 9201-35011552
36PRO.005007046.310-00А Ремкомплект тормозного вала (09.801.06.09.1)2
