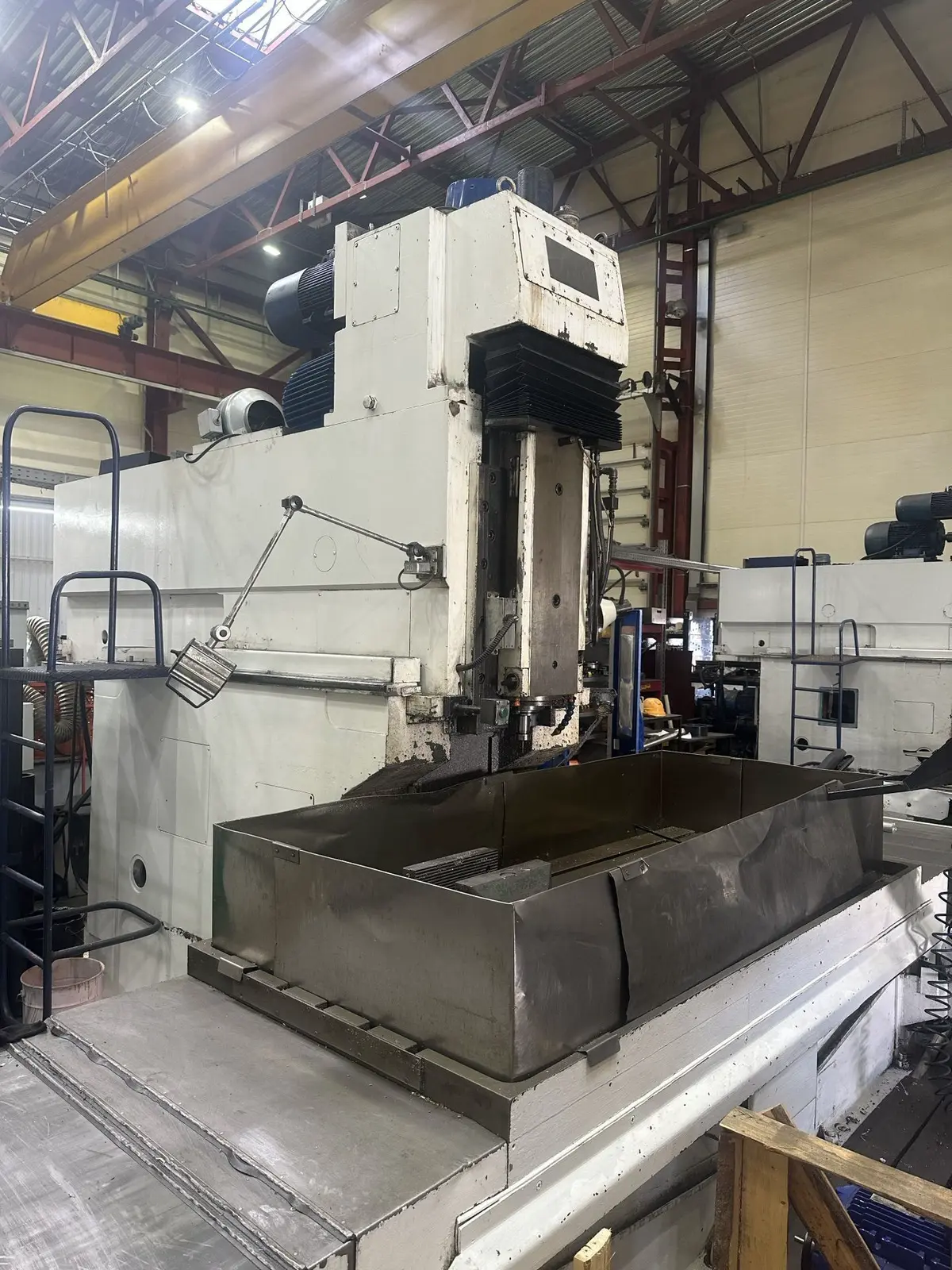

Модернизация вертикально-фрезерного станка УВФ-1

Описание

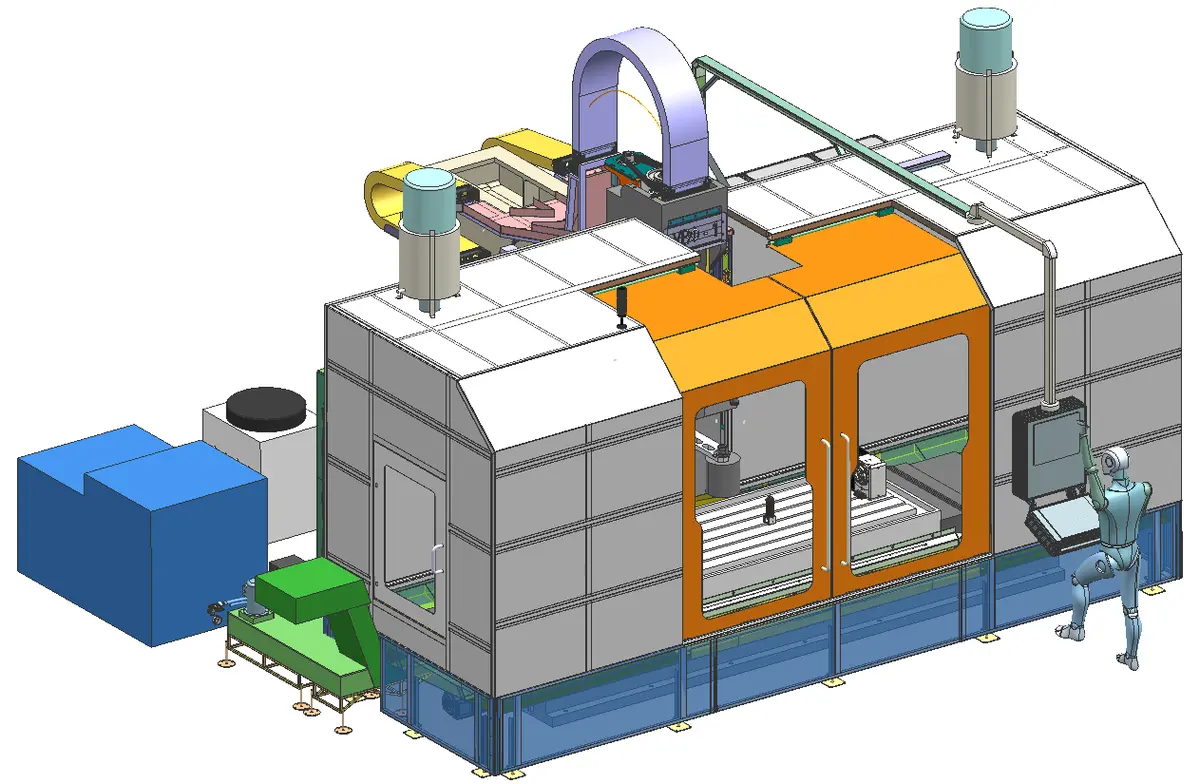

Модернизация станка УВФ-1 позволила превратить его в современный 5-координатный обрабатывающий центр, способный выполнять сложные операции с высокой скоростью и точностью благодаря усовершенствованной конструкции и новейшему ЧПУ. Добавление двух дополнительных осей (A и B) и поворотной фрезерной головы обеспечивает беспрецедентную гибкость обработки, а система автоматической смены инструмента минимизирует время простоя, что делает решение идеальным для задач, требующих обработки сложных деталей в короткие сроки.

Основные изменения

1. Рабочее пространство и конструктивные элементы

• Ход по оси X2000 мм
• Ход по оси Y800 мм
• Ход по оси Z700 мм
• Ход по оси Aпозиционирование 360°
• Ход по оси Bугол наклона ±110°

2. Новые узлы и системы

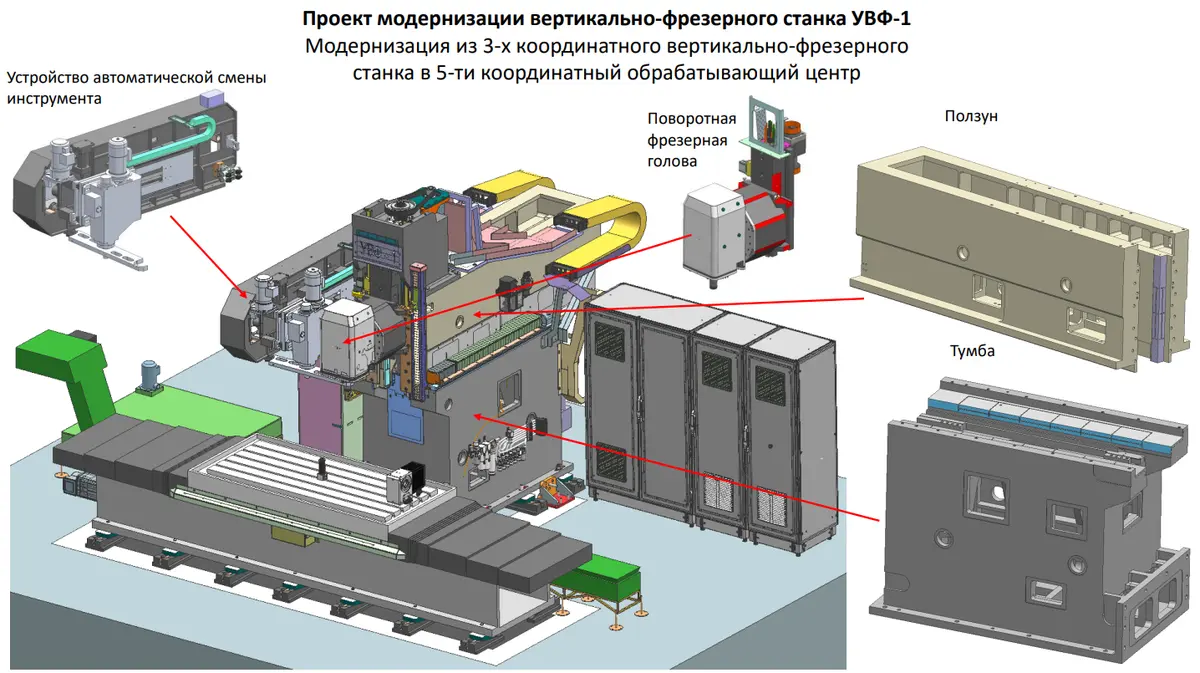

• Поворотная фрезерная голова позволяет выполнять сложные обработки под различными углами

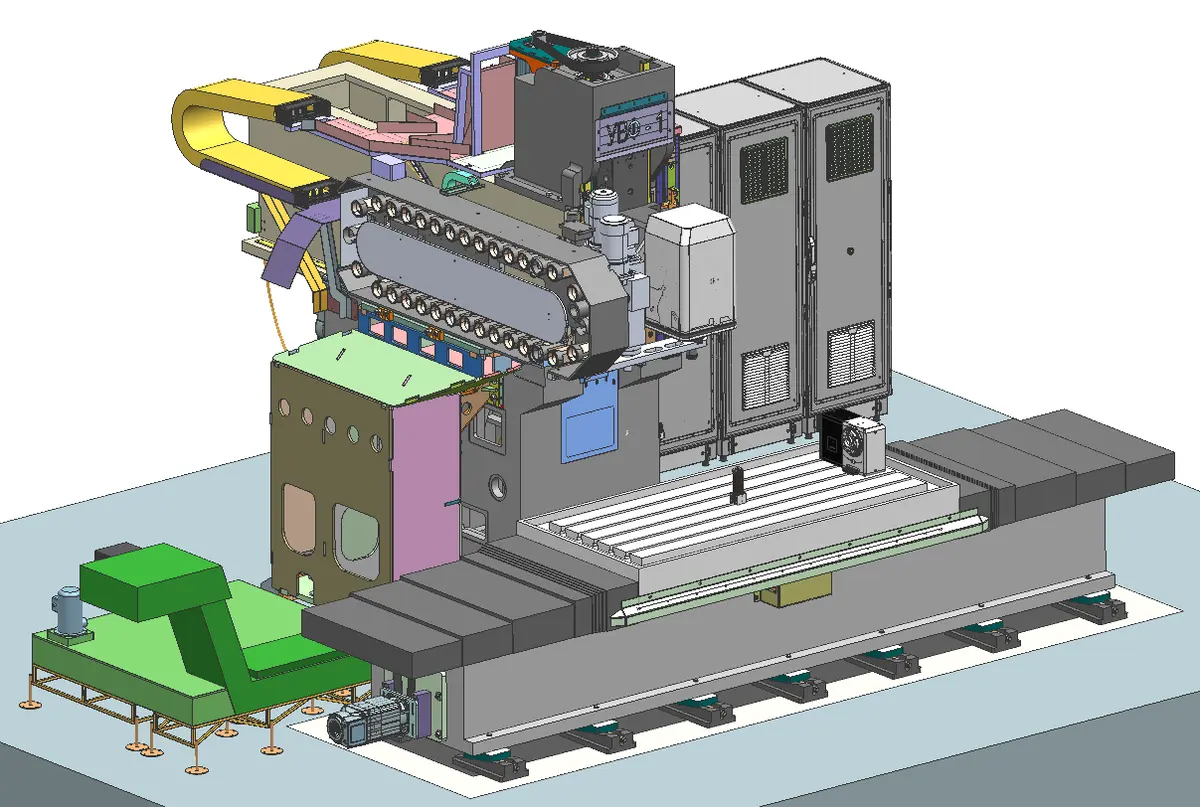

• Система автоматической смены инструмента (32 позиции) повышает производительность и уменьшает время на переналадку
• Цифровая система ЧПУ HNC обеспечивает высокую точность и удобство управления

3. Обновление ключевых конструктивных элементов

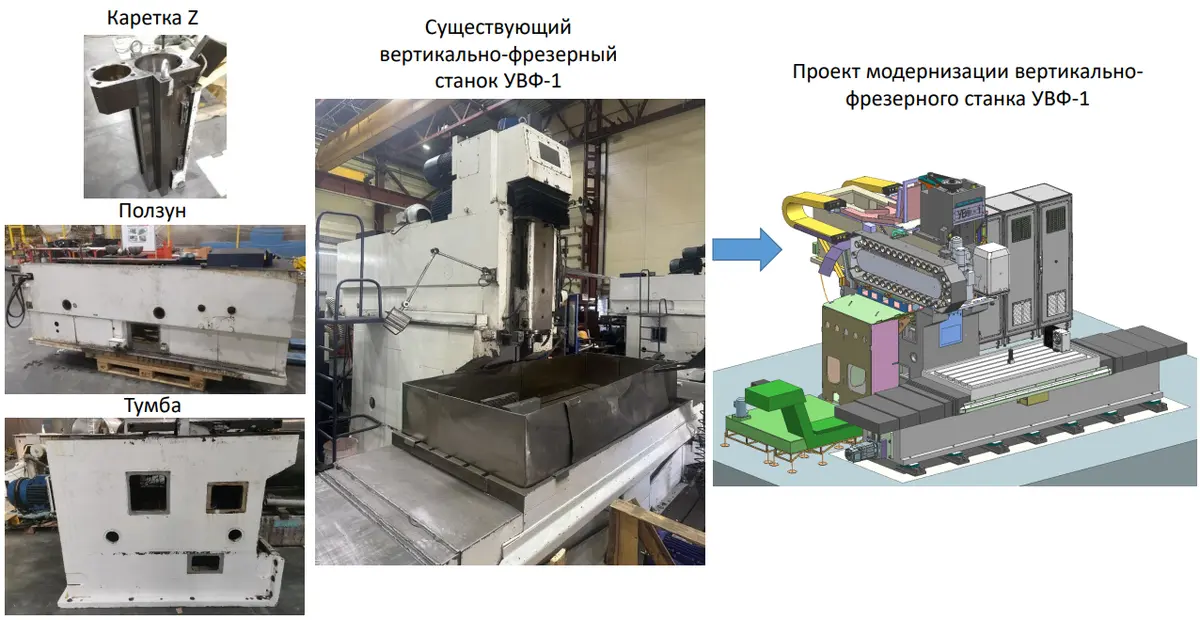

• Ползун, каретка Z и тумба модернизированы для обеспечения повышенной жесткости и виброустойчивости
• Система подачи СОЖ включает фильтрацию СОЖ от чугунной пыли, а также подачу через инструмент и форсунк
• Транспортер для удаления стружки упрощает обслуживание и поддерживает чистоту рабочего пространства
